PA6宇部1022B 高剛性 耐油 耐磨 抗化學(xué)性,中粘度 耐熱 纖維級：

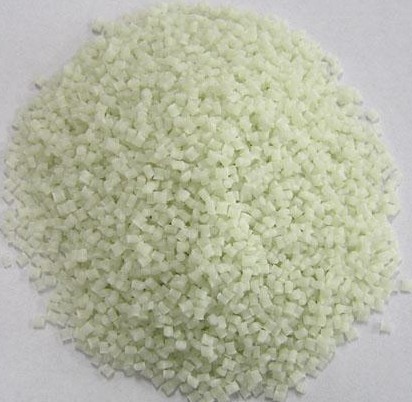

     PA6塑膠原料簡介：
     PA6為乳白色或微黃色透明到不透明角質(zhì)狀結(jié)晶性聚合物，可自由著色，韌性、耐磨性、自潤滑性好、剛性小、耐低溫，耐細(xì)菌、能慢燃，離火慢熄，有滴落、起泡現(xiàn)象，成型加工性：可注塑、吹塑、澆塑、噴涂、粉末成型、機(jī)加工、焊接、粘接。PA6是吸水率的PA，尺寸穩(wěn)定性差，并影響電性能（擊穿電壓）。PA6使用溫度可達(dá)180℃,加抗沖改性劑后會降至160℃，用15%-50%玻纖增強(qiáng)，可提高至199℃，無機(jī)填充PA能提高其熱變形溫度。
     化學(xué)和物理特性：
     PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點(diǎn)較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強(qiáng)。因?yàn)樗芗脑S多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設(shè)計產(chǎn)品時要充分考慮到這一點(diǎn)。為了提高PA6塑膠原料的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。對于沒有添加劑的產(chǎn)品，PA6的收縮率在1%到1.5%之間。成型組裝的收縮率主要受材料結(jié)晶度和吸濕性影響。實(shí)際的收縮率還和塑件設(shè)計、壁厚及其它工藝參數(shù)成函數(shù)關(guān)系
     注塑工藝：
     干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意，如果材料是用防水材料包裝供應(yīng)的，則容器應(yīng)保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時。如果材料已經(jīng)在空氣中暴  露超過8小時，建議進(jìn)行溫度為105℃，8小時以上的真空烘干。融化溫度：230-280℃，對于增強(qiáng)品種為250-280℃。模具溫度：80-90℃。模具溫度很顯著地影響結(jié)晶度，而結(jié)晶度又影響著塑件的機(jī)械特性。對于結(jié)構(gòu)部件來說結(jié)晶度很重要，因此建議模具溫度為80-90℃。對于薄壁的、流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強(qiáng)度和剛度，但卻降低了韌性。如果壁厚大于3mm，建議使用20-40℃的低溫模具。對于玻璃纖維增強(qiáng)材料模具溫度應(yīng)大于80℃。注射壓力：一般在750-1250bar之間（取決于材料和產(chǎn)品設(shè)計）注射速度：高速（對增強(qiáng)材料要稍微降低）流道和澆口：對于PA6的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*T（這里T為塑件的厚度）。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^早凝固。如果用潛入式澆口，澆口的小直徑應(yīng)當(dāng)是0.75mm。
     產(chǎn)品物性表：

性能名稱	測試方法條件	單位	典型值
密度	ASTM D-792	g/cm3	1.14
抗沖擊強(qiáng)度 -30°	ASTM D-256	kgf.cm/cm	5
彎曲彈性率 23°	ASTM D-790	kgf/cm2	25000
吸水率	ASTM D-570	%	1.8
熔點(diǎn)	ASTM	℃	252
平衡吸水率	ASTM	%	2.5

關(guān)于PA6宇部1022B 高剛性 耐油 耐磨 抗化學(xué)性,中粘度 耐熱 纖維級的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
